NX CAD 2312

Sketch Slot

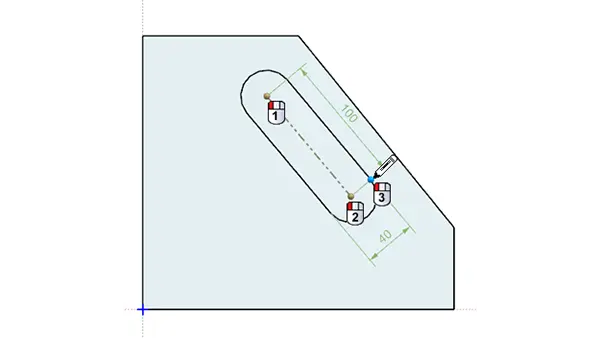

Use o comando para criar um slot em torno de uma linha central linear e dimensões de visualização. Para manter as dimensões visualizadas, clique nelas enquanto o comando Slot ainda estiver ativo.

Silhouette Curve command

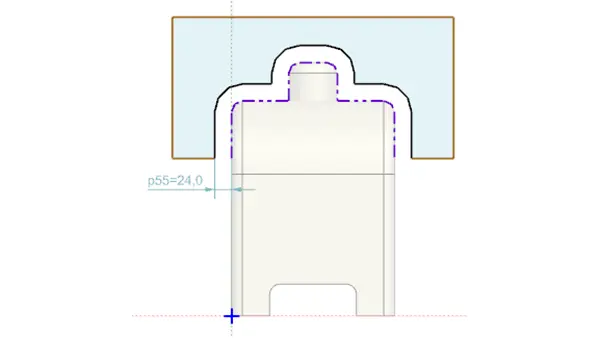

Utilize o comando Curva de silhueta para projetar associativamente o contorno da sombra de um ou vários corpos, ou um conjunto de faces, no plano do esboço. Aproveite a ferramenta para dimensionar ou relacionar entidades de esboço com arestas de cilindro ou outros objetos tangentes que existem fora do seu esboço.

Grouping Edges and Bodies

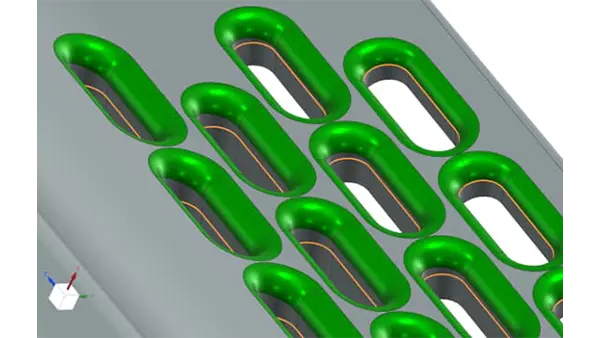

Agora você pode agrupar arestas e corpos para serem usados na seleção. Quando vários comandos exigem entrada de aresta ou corpo, é possível selecionar grupos especificados para satisfazer esses requisitos de entrada.

Curve on Surface enhancements

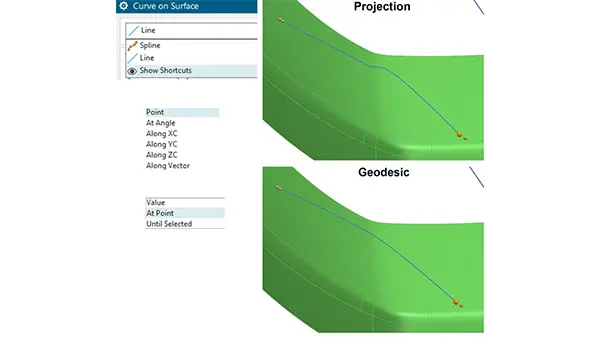

Permite criar linhas geodésicas em faces de suporte com associatividade a faces, arestas e outras geometrias 3D. O comando conecta dois pontos especificados em um corpo, seja como projeção ou como geodésico com comprimento mínimo de arco.

Thread Enhancements

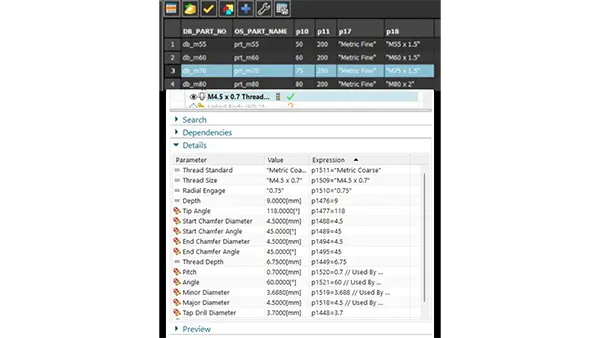

O comando inclui expressões para Thread Standard, Thread Size e Radial Engage. Você pode usar essas expressões ao criar famílias, visualizar e editar essas expressões no painel Detalhes do Navegador de Peças.
